講解新型旱地淘金設備的工藝流程
發布日期：2017-05-27

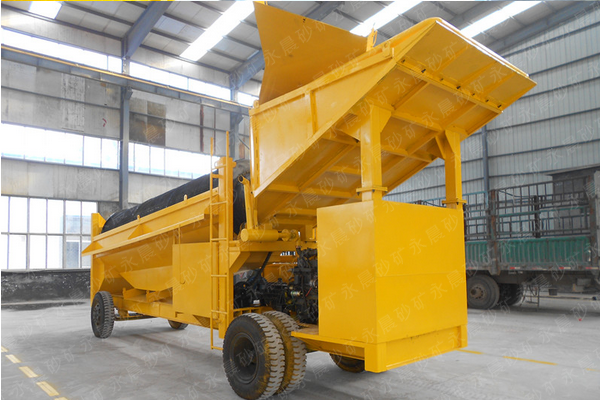

旱地淘金設備由裝載機上料于裝料斗中，物料經過上料皮帶均勻進入滾筒篩分，直徑大于25px的石子通過溜槽排入廢料區，小于25px的礦料漿經過自動選金機，沙子等廢料排入廢料區，含金沙的富礦漿進入淘金離心機中再次富集。
本機械裝載于底盤上，可用裝載機短距離拖動，靠近工作面，減少由于遠離工作面造成的油料浪費。
旱地淘金設備工作流程:由裝載機為料斗上料—經傳送帶傳料之滾動篩—篩分后粗料排掉--細料進入旋轉澄金毯選出重礦物—重礦物及入選金機選出毛金。
旱地淘金設備設備參數
1、喂料斗適合50型裝載機喂料，喂料斗采用5毫米鋼板焊接，喂料斗支撐架采用12#槽鋼，支撐筋采用6#角鋼，喂料斗上加有增寬板，增加設備寬度，規格為2.1米*2.4米。
2、上料皮帶輸送機長6米，寬0.8米，采用10#槽鋼制造，動力配用5.5千瓦電動機，350型減速機。
3、滾動篩為無軸篩規格為2.5*1.2米，篩孔為25毫米，采用18#錳鋼*16#圓鋼焊接，滾動篩支撐架采用12#槽鋼制造，動力配用5.5千瓦電動機，350型減速機。
4、淘金溜槽為蠕動溜槽，規格為長6米，寬1米，溜槽內鋪三菱澄金毯，澄金毯上壓金篦子，動力配用4千瓦調速電動機，250減速機。
5、選金機規格為直徑0.6米，高1.2米，動力配用4千瓦電動機。
6、鵝卵石采用溜槽溜掉，溜槽采用5毫米鋼板制造。
7、水泵配用5.5千瓦水泵二臺，水管20米。
8、配有標準配電箱，及配電箱以下電源線。
9、設備所用的鋼材為國標鋼材，承重部位全部加固。
10、設備整體為三塊，配用可移動底座，底座采用16#槽鋼焊接*3毫米鋼板制造，可以隨時移動。
