一、船的配置和技術特點
1.基本配置

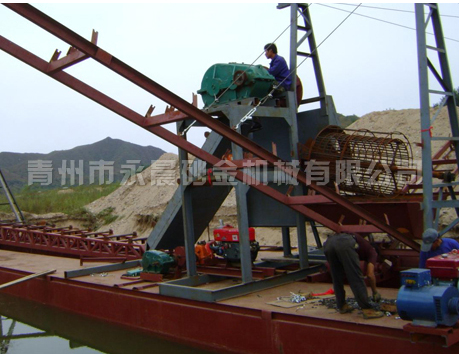

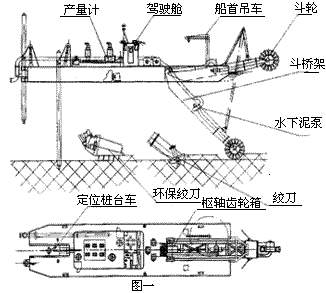

用斗輪作為挖掘工具，適宜開挖黏性土和硬質土。吸排泥漿的動力部件是布道在水下的潛水泥泵。該船配有產量儀作為生產管理儀器，斗輪挖掘剖面顯示儀作為挖泥狀況的控制儀器(具有挖深、挖寬及定位、樁臺車運行距離顯示、橫移擺動速度顯示等功能)，電羅徑作為挖泥船方向定位和擺動角度控制的儀表，定位樁臺車作為挖泥船前移運動的裝置(見圖一)。
|
|
|
二、設計、制造及工藝特點
1.斗輪液壓馬達保護設計
斗輪在正常工作狀態下，不會有任何異常，但如果在開控過程中遇到水下石塊、樹根等較大障礙物時，會卡住斗輪，甚至造成斗輪停轉，為此，在斗輪的液壓系統設計時專門設置了斗輪停轉的“自由浮動”功能。在吊升斗橋架避開障礙物時，斗輪能自由脫開空轉，有效地保護斗輪液壓馬達．同時減少清理吸口處雜物的工作量。
2.泥泵傳動軸系
(1)泥泵傳動軸系的制造保證
如前所述，從主柴油機至泥泵的傳動系統是該船難度最大的部分。泥泵傳動軸系包括艙內軸系和水下軸系，重點是艙內軸系。艙內軸系又包括：高彈聯軸器、液壓離合器、泥泵過載保護系統、萬向節、多支承軸、撓性軸。由于泥泵工作的不穩定性，高彈聯軸器選用了德國產品。在設汁時對整個傳動系統進行了扭振計算，在制造時克服了很多困難，使各軸的振動不致互相干擾疊加，從而保證了整個泥泵軸系的正常工作。
(2)泥泵傳動艙內軸系安裝精度保證
由于艙內抽系向船面方向傳遞角為150，中間需用2根萬向軸改變角度向上傳遞。為了克服因2根轉向軸的傳動角不等時產生萬向軸的角速度不等，造成功率損耗，且縮短萬向軸的使用壽命，在安裝萬向鈾時設計了專用精密工裝，確保2根萬向軸等角度傳遞。對撓性聯軸器、泥泵輸入軸、樞軸齒輪箱，為了保證三部件安裝的同軸度，也設計廠專用工裝，保證了設計要求。
下表是本設備的基本配置和技術參數，僅供參考：
|
1.船的尺度 |
|
|
總長（橋架升起） |
43.50m |
|
船體長 |
33.50m |
|
型寬 |
7.80m |
|
型深 |
2.45m |
|
平均吃水 |
1.50m |
|
最大挖深 |
12.00m |
|
船員 |
配6人生活室，客廳、廚房、盥洗室 |
|
2.動力裝置 |
|
|
泥泵主機 |
Cater pillar 3508B |
|
泥泵副機 |
Cater pillar 3406DI-TA |
|
停泊發電機 |
24kW |
|
3.疏浚設備 |
|
|
泥泵 |
高效水下泥泵IHC HR/MD91-19-45 |
|
|
功率746kW |
|
|
轉速734r/min |
|
|
清水排量3500m3/h |
|
|
揚程60m水柱 |
|
斗輪 |
IHC3217 |
|
|
軸功率170kW |
|
|
斗輪直徑3200mm |
|
橋架絞車 |
拉力120kN |
|
|
繩速20m/min |
|
橫移絞車 |
拉力90kN |
|
|
繩速24m/min |
|
定位樁 |
直徑長度=650mm×17m |
|
定位樁臺車 |
行程4.2m |
|
4.儀器儀表 |
|
|
產量計 |
IHC公司產品 |
|
斗輪挖槽剖面儀 |
華東船院自動化儀表研究所產品 |
